LOWRANCE - sonarové základy

Jak vlastně interpretovat snímky ze sonaru? K čemu jsou jednotlivé funkce a jak se rozhodnout, které skutečeně potřebujete? Základní rozdíly mezi jednotlivými funkcemi přehledně a rychle - v českém jazyce.

Základy sonarové technologie

Svět námořní elektroniky je bez pochyby neustále se rozvíjejícím oborem a nedávné inovace od Lowrance jsou skutečně ohromující. Přesto – zatímco pro technicky zdatného rybáře, který tráví velkou část času na vodě, mohou být tyto inovace extrémně vzrušující, realita je taková, že pro ty, co nejsou v jejich používání tak zběhlí, mohou být tyto inovace poněkud zastrašující.
Proto má tento článek za cíl rozbít některé bariéry — poskytnout jednoduché vysvětlení, jak interpretovat obrazy, které skutečně vidíte na svém displeji, a také doporučení, kdy použít typické funkce sonarů, abyste z jednotky vytěžili co nejvíce.

Jak to celé funguje

Schopnost rozlišit rozdíly mezi tvrdým a měkkým dnem / strukturou je klíčovým krokem nejen pro pochopení, jak funguje vodní ekosystém, ale také pro identifikaci ideálního rybářského místa. Tato důležitá informace vám může hodně napovědět o tom, jaké druhy ryb v dané oblasti mohou být přítomny, stejně jako o dostupnosti potenciálních zdrojů potravy.

Měkká dna (substráty) jsou domovem bezobratlých a jiných organizmů, které se zabývají hrabáním a jsou zásadní součástí potravního řetězce – zkrátka, tady je ta potrava! Pokud nejste platýs, většina dravých ryb bude vyžadovat tvrdou strukturu pro své útočiště a bod přepadu.
Ideálně byste měli hledat místo, kde se měkký a tvrdý substrát setkávají. Tyto oblasti jsou přechodové zóny (tzv. transition zones), které slouží dravým rybám jako „dálnice“ při pohybu z domovských úkrytů k jejich krmným oblastem.
Okraje tvrdé struktury přitahují i menší ryby jako kořist.

Tvrdá struktura — například solidní kámen — se v tradičním 2D sonarovém barevném paletě zobrazí jako žlutá.

Tvrdé struktury/dna vytvářejí silný odraz (echo) na obrazovce, protože tvrdší dno odráží zvuk (echo) lépe, zatímco měkčí struktury/dna vytvoří slabší signál. Barevná paleta obrazovky 2D sonaru indikuje sílu návratu signálu: žlutá značí nejsilnější návrat, tedy nejtvrdší strukturu. Pokud předpokládáte, že máte pod sebou tvrdé dno, mohou se objevit tuhé objekty jako polena, kameny nebo ryby.

Tip: Při učení můžete vždy ověřit část, kterou máte za tvrdou strukturu tím, že spustíte linii s olovem (zátěží) dolů a otestujete své předpoklady.

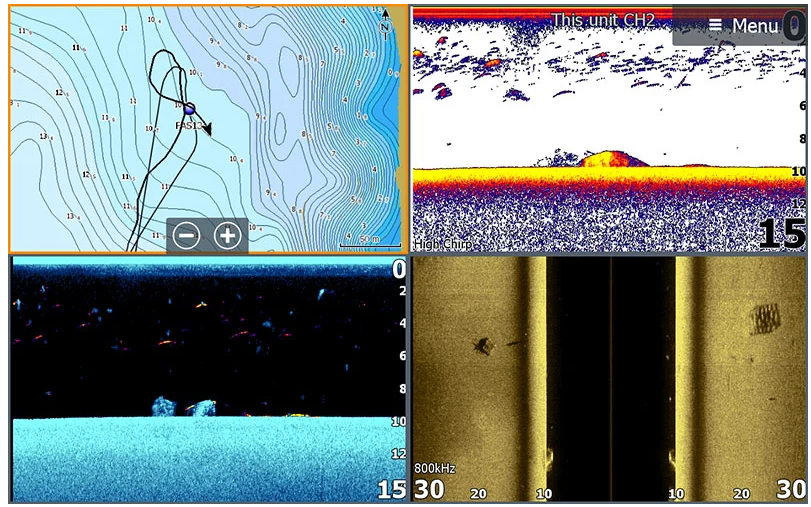

Další tip k tomu, abyste skutečně identifikovali, co vidíte pod hladinou: spusťte váš obecný 2D sonar souběžně s down-scanem ve split-screen konfiguraci. Váš 2D sonar zachytí všechno, a myslím tím opravdu všechno! I když je tato úroveň detailu skvělým nástrojem, může někdy způsobit zmatek, protože není vždy zcela jasné, zda to, co vidíte, je ryba nebo struktura.

Prvně identifikujte strukturu na vašem 2D sonaru a pak přepněte na tradiční down-scan, abyste získali detailnější obraz — to vám umožní přesnější pochopení toho, co skutečně vidíte. Jen pamatujte, že rybu nemusíte vždy vidět jako dokonalý oblouk nebo fyzický profil. Perfektní oblouk či „rybí“ profil se objeví jen když ryba sedí v perfektním úhlu vůči paprsku transduceru — a dovolte mi říci, že to je docela vzácnost — takže se příliš nezaměřujte na to, že musíte vidět perfektní oblouk.

Mírně zkosený oblouk, tvar jako zrnko rýže nebo hustá červená skvrna na obrazovce budou také rybou. Ať už je tvar jakýkoli, jen se ujistěte, že hledáte červené zbarvení — sonar zachytí rybí měchýř a zobrazí jej červeně.

Frekvence a jejich použití

Diskuse o tom, kdy změnit z jedné frekvence nastavení na druhou, by vyžadovala celý samostatný článek, ale pokusíme se to zjednodušit. Frekvence 200 kHz je jediná frekvence pro tradiční sonar. U novějších Lowrance sonarů vykazuje 200 kHz / vysoký CHIRP (Compressed High-intensity Pulse) širší paprsek — je dvakrát širší než u starších modelů, což znamená, že byste měli nacházet dvojnásobek ryb.

Down-scan a side-scan pracují na 455 kHz a 800 kHz. Kuželový úhel při 455 kHz má větší pokrytí pod vodou, ale vrací obraz s menší definicí. To je výhodné, pokud prozkoumáváte nové území poprvé. Kuželový úhel 800 kHz vám dá užší pokrytí, ale s větším detailem. To je užitečné, když už znáte terén, ve kterém rybaříte, ale hledáte ty jednotlivé ryby či jiné rozlišitelné znaky na sonaru.

Side-scan sonar

Side scan sonarové zobrazení patří mezi nejvíce vzrušující objevy a mezi nejvýznamnější funkce vaší sonarové jednotky. Jak název napovídá, side scan umožňuje vysílat paprsek na obě strany vašeho člunu, což umožňuje identifikovat strukturu a ryby až do maximálně 200 m na každou stranu lodě. Představte si, že plujete uprostřed 400 m široké řeky a vidíte každou rybu a každý kus struktury v této vodní dráze — to je skutečně úžasná funkce, která vám umožní za zlomky času prozkoumat obrovská území vody oproti tradičnímu 2D down-scanu.

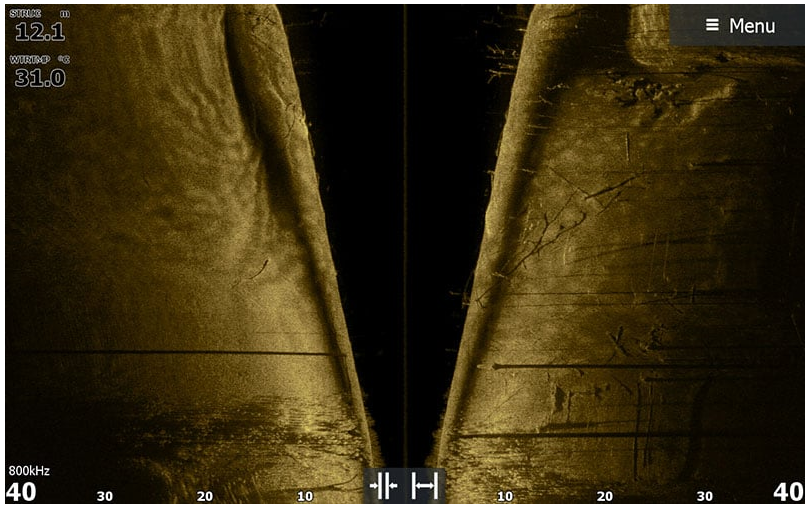

Spuštění side-scan na 800 kHz vám poskytne lepší detail / jasnost a je nejlepší používat, pokud sledujete méně než 40 m (cca 120 ft) na každou stranu. Pokud chcete vidět dál než 40 m, přepněte na 455 kHz.

Funkce Structure Scan HD používá vysokou frekvenci – buď 455 kHz nebo 800 kHz – která používá mnohem větší kuželové úhly, čímž umožňuje jednotce vracet obrazy s vyšším detailem. Jakákoliv struktura (kamene, stromy, řasy, kusy dřeva, příkopy atd.) nebo ryby ležící na dně vodního toku budou výrazněji vidět ve srovnání s prázdným, hladkým substrátem.

Když se paprsek side-scan setká se strukturou či dokonce rybou nebo kořistí, vytvoří se stín, podobně jako když před lampou stojí objekt. Ryby mohou vypadat jako tvary podobné zrnku rýže, což vás může přimět pochybovat, zda jsou to ryby nebo ne — nicméně jejich stíny je rozhodně usnadňují identifikovat jako ryby.

Pokud vysíláte paprsek side-scan podél nohy motoru (trolling motoru), stačí jen trošku nadzvednout motor, aby paprsek měl jasnou cestu na druhou stranu lodi.

Efektivní způsob, jak se poprvé pustit do velké vodní plochy – třeba zásobené nádrže nebo útesu v otevřeném moři – je spustit side-scan na 455 kHz a down-scan zároveň. Nastavení jednotky na 455 kHz vám umožní maximalizovat dosah a vidět větší vzdálenosti. Ačkoli si můžete nastavit paprsek k pokrytí až 200 m na každou stranu lodě, dobrý kompromis mezi dosahem a detailem je 80-100 m na každou stranu lodě. To umožní rybáři pokrýt obrovskou oblast 160-200 m najednou a stále mít dostatečný detail k identifikaci struktury a ryb. Jakmile se identifikuje nějaká struktura hodná bližšího pohledu, rybář prostě klepne na obrazovku v tomto bodě, což vytvoří waypoint(trasový bod). Poté se přiblíží k tomuto bodu a nad tímto bodem věnuje zvláštní pozornost obrazovce down-scan.

Instalace sondy

Většina lidí nad tím pravděpodobně příliš nepřemýšlí, ale správná instalace a dokonce i umístění vaší sondy může mít významné následky pro optimální funkcionalitu vaší jednotky — dokonce i potenciální poškození sondy, pokud není instalována správně. Lidé často investují značné částky do elektroniky jen proto, aby špatná instalace sondy vše pokazila.

Prvním krokem je doporučeno si přečíst a porozumět uživatelskému manuálu vaší jednotky, ale jako obecné pravidlo platí: sonda by měla být namontována na pravoboku vaší lodi, protože to je oblast s nejmenším množstvím turbulence od víření lodního šroubu. Toto můžete ověřit tím, že se podíváte na záď trupu za plavby a uděláte si mentální poznámku, kde je čistší, méně turbulentní voda.

Montáž sondy na toto místo zajistí přesné návraty i při vyšší rychlosti – což je skvělé, když jedete na svou vybranou rybářskou lokalitu, protože můžete pokrýt více vody a identifikovat potenciální nová místa. Jen se ujistěte, že místo, které si zvolíte k montáži, se nedotýká saní (skidů) lodi, když je loď na vleku.

Ideálně byste měli usilovat o to, aby přední hrana sondy byla maximálně jednu osminu (1/8) pod zrcadlem lodi a rovnoběžně s dnem lodi. I malé naklopení dolů je žádoucí. Viděli jsme již mnoho lodí, kde byla sonda nesprávně namontována těsně nad hladinou. Když se to stane, dochází ke kavitaci za lodí – to je situace, kdy se nad čelem sondy tvoří vzduchové bubliny – a pokud k tomu dojde, nebude sonda fungovat tak, jak by měla.

Příklad správné montáže tripleshot sondy

Závěr

Jen proto, že jste si koupili nejnovější a nejlepší sonar na trhu, neznamená, že bez alespoň pochopení základních funkcí vaší jednotky a jejich výstupů budete automaticky lovit více ryb. Čas na vodě a trpělivost, zatímco se s jednotkou seznamujete, je naprosto klíčová. Ale jakmile se stanete zběhlým v používání vaší jednotky, už není cesty zpět.

Koneckonců — jakmile se něco naučíte, už se to nemůžete odnaučit — tak si vezměte ze všeho co můžete.

Přejeme mnoho rybářských úspěchů!
