TP22 Tillerpilot

Detailní popis produktu

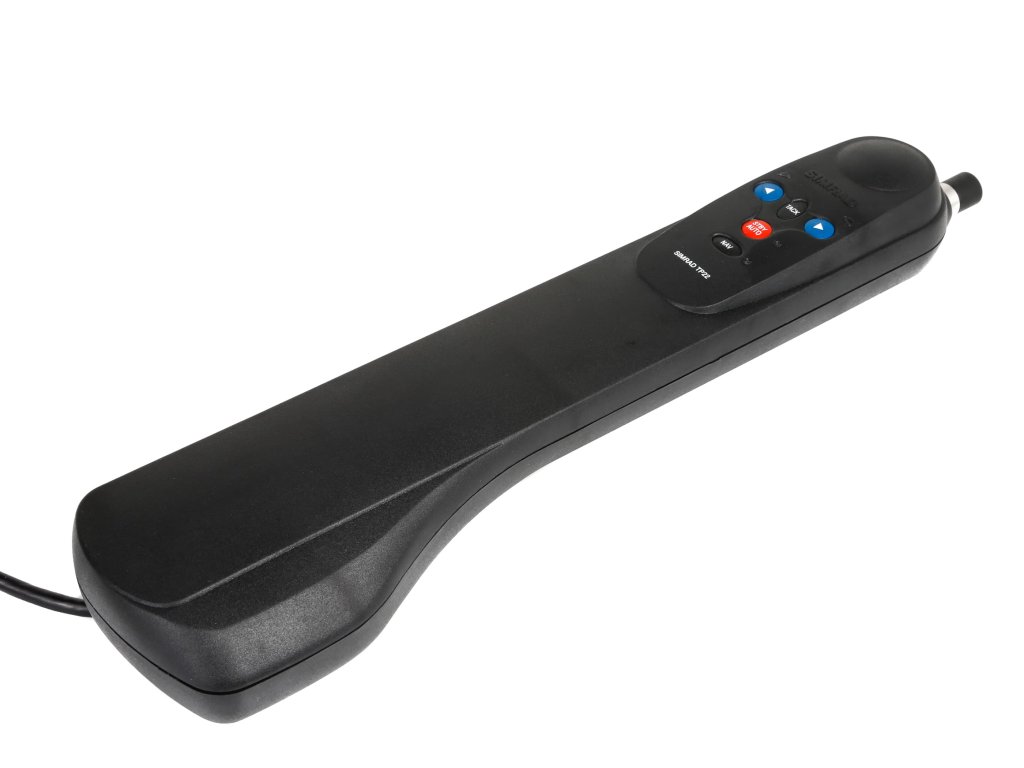

Simrad TP22 Tillerpilot

Autopilot TP22 od společnosti Simrad je navržen pro jachtaře, kteří chtějí spolehlivé a přesné automatické řízení lodě s kormidelní pákou. Díky vysoce výkonnému lineárnímu pohonu dokáže přeměnit téměř veškerou spotřebovanou energii na účinný tah. Výsledkem je mimořádně silný, přesný a spolehlivý autopilot, který udržuje loď bezpečně na kurzu – pohodlně, tiše a s minimální spotřebou energie.

Stačí jediný pohled na jeho rychlou a přesnou reakci na změny kurzu, abyste ocenili kvalitu řízení, kterou tento autopilot poskytuje.

Odolná konstrukce pro náročné podmínky

Pohon i elektronika jsou zcela utěsněné, což zajišťuje vysokou odolnost proti vodě a nepříznivému počasí. Autopiloty Simrad byly testovány 24 hodin pod vodou, aby se ověřila jejich spolehlivost i v extrémních podmínkách na moři.

Zařízení je vybaveno integrovaným elektronickým kompasem, proto by mělo být instalováno alespoň 1 metr od zdrojů magnetického rušení (např. reproduktorů, motoru nebo silných elektrických kabelů).

Vlastnosti

• Kombinuje sofistikovanou elektroniku, pokročilý software a výkonný mechanický pohon

• Jednoduché a přehledné ovládání – přístup ke všem funkcím pomocí pouhých 5 tlačítek

• Tichý provoz s velmi nízkou spotřebou energie

• Režim „Steer-to-compass“ automaticky udržuje aktuální kurz podle kompasu

• Kompatibilní se systémem SimNet – jednoduchá instalace typu plug & play

• Součástí balení je montážní příslušenství, nerezový čep kormidla a mosazná montážní miska

• Snadné použití, vodotěsné provedení

• Vhodné pro plachetnice s pákovým řízením (tiller) do délky cca 10,4 m a maximálního výtlaku cca 5 000 kg

Technické specifikace

• Maximální doporučený výtlak plavidla: cca 5 000 kg

• Montáž: standardně na pravobok, lze otočit i na druhou stranu

• Typ pohonu: šroubový mechanismus

• Jmenovité napájecí napětí: 12 V DC

• Rozsah provozního napětí: 10–16 V DC

• Spotřeba proudu: 60 mA (pohotovostní režim) / 500 mA (automatický režim)

• Formát NMEA: kompatibilní s NMEA 0183 verze 2.0, 2.3 a 3.0

• Maximální tah pohonné jednotky: 70 Kg

• Zdvih: 25,4 cm

• Rozměry: 10,2 cm (šířka) × 5,8 cm (výška) × 61 cm (délka při středním zdvihu)

Instalace tillerpilota

Tillerpiloty Simrad by měly být instalovány tak, aby byly v horizontální poloze a svíraly s pákou kormidla úhel 90°, když je kormidlo ve středové poloze a pístnice je v polovině svého zdvihu.

Autopiloty jsou z výroby nastaveny pro montáž na pravoboku (starboard), ale lze je také nakonfigurovat pro instalaci na levoboku (port).

Uvedené instalační rozměry je vhodné dodržet co nejpřesněji. Pro správnou montáž je k dispozici řada montážních doplňků, které pomáhají přizpůsobit instalaci různým typům lodí.
